pkpm 新手教程
来源: 上海商报      时间：2023-02-10 06:57:29

现在的结构设计越来越离不开PKPM了，PKPM的出现大大提高了结构设计的效率，小编在设计院也是做结构设计的，对PKPM的使用有一定的了解，我希望通过分享出我的经验，让新手的设计师少走一些弯路。

pkpm 新手教程

工具/原料

  • 装有PKPM的电脑

方法/步骤

  1. 1

    首先要建立一个文件夹作为模型的文件，比如可以再你工作盘中建立一个文件夹然后输入工程的名称。


    (资料图片)

    pkpm 新手教程
  2. 2

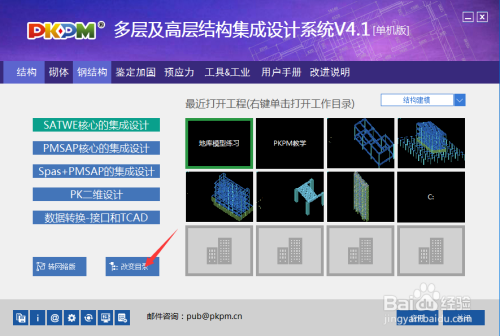

    然后点击更改目录，找到你之前建立的文件夹点击确定，最后点击应用进入PKPM操作界面

    pkpm 新手教程pkpm 新手教程pkpm 新手教程
  3. 3

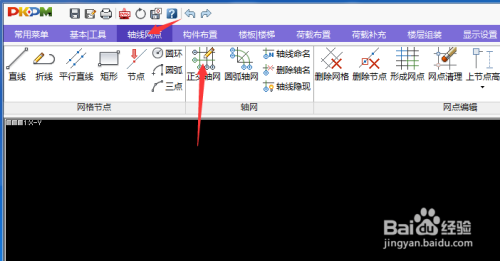

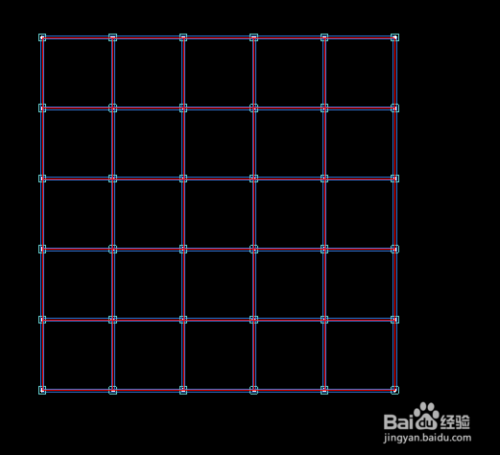

    输入工程名称然后点击确认，第一步是输入轴线，轴线是根据建筑平面图布置的，我的案例就以6米柱距为例。点击轴线网点——点击正交轴线——编辑轴线——最后点确定。

    pkpm 新手教程pkpm 新手教程pkpm 新手教程pkpm 新手教程
  4. 4

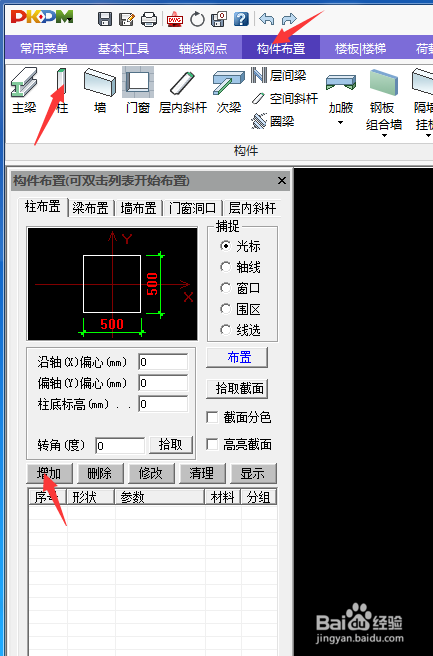

    布置柱子，柱子只能在节点的地方布置，柱子是结构的竖向构件，只有先布置了柱子才能布置接下来的结构构件。点击构建布置——选择柱——点击增加 然后根据你的需要定义一个柱的界面尺寸，我就以600x600为例建一个界面，然后再布置到节点上。

    pkpm 新手教程pkpm 新手教程pkpm 新手教程pkpm 新手教程
  5. 5

    布置梁是跟柱子一样的操作方式，只不过梁是在轴线上布置的，如下图所示。

    pkpm 新手教程pkpm 新手教程
  6. 6

    布置完梁之后就可以生成楼板了，生成完楼板之后可以根据自己的想法更改板厚，如果有的网格不想做楼板可以将楼板扣洞。

    pkpm 新手教程
  7. 7

    输入楼板之后就可以输入荷载了，荷载分为楼板的面荷载，梁的线荷载，红色图标指的是恒荷载，蓝色图标指的是活荷载，最后根据建筑的需要把荷载输入即可，但是注意的是在恒活设置当中应该注意点击勾选自动计算现浇板自重，这样就省得你输入结构板本身的自重了。

    pkpm 新手教程pkpm 新手教程
  8. 8

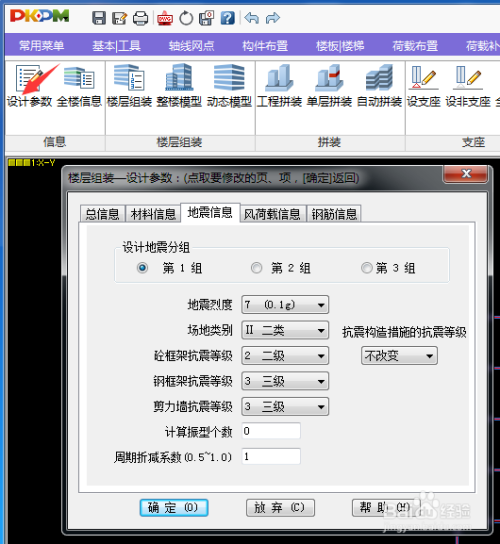

    点击设计参数，根据你工程的实际情况查看规范如实填写

    pkpm 新手教程
  9. 9

    点击楼层组装，根据你楼的层高和层数进行拼装，最后点击整体楼模型，来审查你的模型。

    pkpm 新手教程pkpm 新手教程
  10. 10

    然后选择SATWE分析设计计算并退出建模。

    pkpm 新手教程pkpm 新手教程pkpm 新手教程
  11. 11

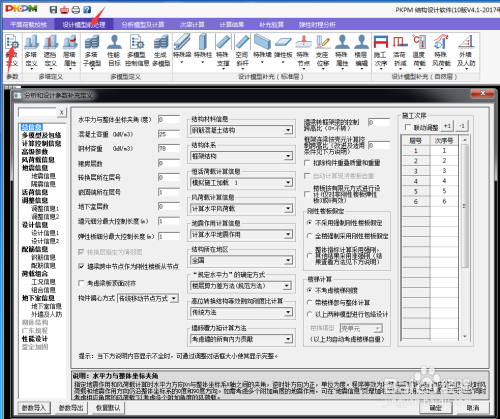

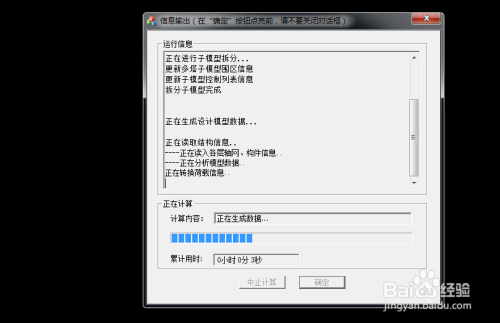

    点击设计模型前处理，根据结构规范和你工程的情况来设置参数，最后点击确认。最后点击分析模型及计算——点击生成数据+全部计算即可，然后等待模型计算完成。

    pkpm 新手教程pkpm 新手教程pkpm 新手教程
  12. 12

    最后根据计算结果如配筋，文本查看来判断模型是否合格，如果提示有红色的地方就是你模型不合格的地方，再进行调整，知道模型合格为止。

    pkpm 新手教程
  13. 13

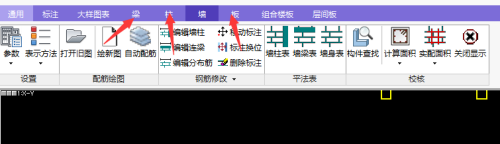

    模型合格后进行施工图绘制，进入施工图绘制的模块，根据相应的提示，绘制梁板柱的施工图即可。

    pkpm 新手教程pkpm 新手教程END

注意事项

  • 这是最基本的PKP,M的操作，通过实践经验的提升，你会的结构形式也就越多。
